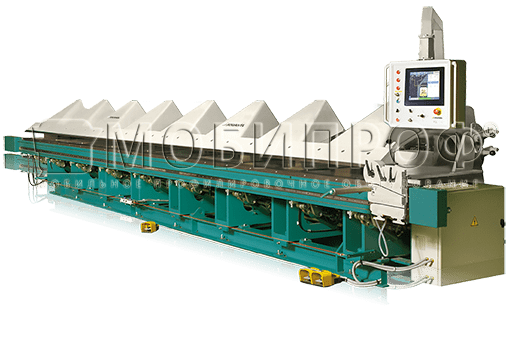

Гидравлический листогиб с поворотной балкой ПГЛ6000/30

ПГЛ6000-30
Под заказ
Сравнить
Заказать обратный звонок
Доставка до ТК в Москве бесплатно!
Нашли дешевле? Снизим цену!
Если кто-либо из наших партнеров или дилеров предложит Вам оборудование МОБИПРОФ по ценам ниже цен, заявленных на нашем сайте, то предоставьте подтверждение в виде скана письма, смс или аудиофайла, из которого будет ясно, кто сделал предложение, и мы сделаем Вам более выгодное предложение. При этом Вы приобретете оборудование у производителя с гарантией.
Отправить информацию
Скачать каталог
продукции компании "Мобипроф"
Гарантии Способы оплаты
Описание
Преимущества
Характеристики
Комплектации и опции
Видео
Описание

Промышленный листогиб серии ПГЛ6000-30 предназначен для серийной гибки профилей большой длины до 6050 мм из стали толщиной 3,0 мм в рамках большого производства. Несмотря на огромный вес и высокотехнологичную начинку, достаточно прост в использовании.

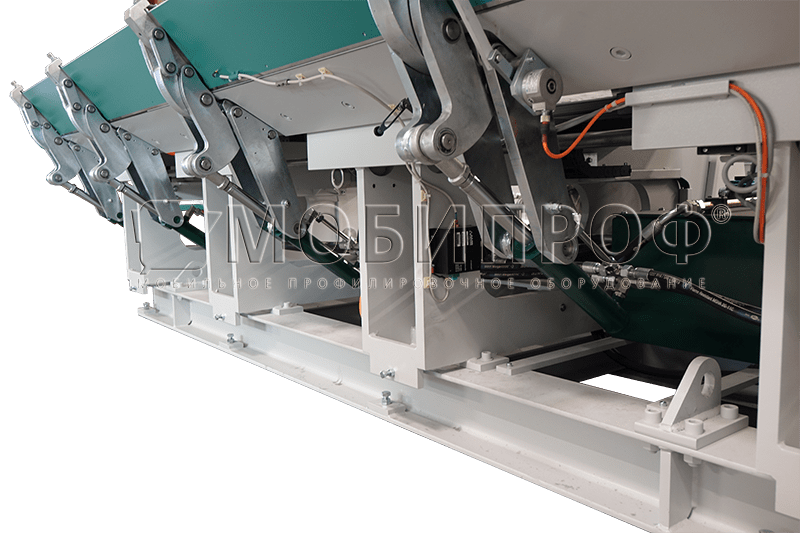

Гидравлика обеспечивает мощный прижим и уверенную работу с предельными толщинами. Многочисленные опоры в подъемном механизме не требуют дополнительного обслуживания. В свою очередь каждая пара прижимных рычагов и держателей имеет собственный регулируемый контроль гидравлических цилиндров, таким образом обеспечивается постоянное равномерное распределение усилия на всю длину гибочной машины.

Высокая точность гиба и непрерывный процесс производства являются результатом качественных настроек гибочной балки и системы рычагов гидравлических механизмов машины. Ход рычагов был оптимизирован по средством усовершенствованного компьютерного моделирования, что позволило улучшить точность гибки и увеличить срок службы опорной конструкции.

Удобная в обращении система компьютерного числового управления с оптимизированной индикацией последовательности вращения/поворота каждого профиля и автоматическим ограничителем глубины делает машину быстродействующим производительным центром по изготовлению профилей.

Для управления листогибом Вы можете выбрать 1 из вариантов ЧПУ: 1) Цифровое программное управление с 6 дюймовым сенсорным экраном SIEMENS:

  • Электрический задний упор: ход 25-1300 мм, 2 рабочих положения, автоматический отвод упора;
  • Автоматическое изменение скорости заднего упора;
  • Объем памяти – 1000 программ, каждая до 20 гибов;
  • ЧПУ дает подсказки в каком порядке должны производиться гиб и когда заготовку надо перевернуть;
  • Подсчет произведенных деталей и обратный отсчет;
  • Автоматическая корректировка угла гибки в зависимости от толщины металла.
2) Цифровое графическое программное управление с 15 дюймовым сенсорным экраном ПГЛ-ГРАФ:
  • Электронная защита в случае опасного приближения оператора к рабочим частям (стандарт ЕС 2009);
  • Библиотека деталей и материалов;
  • Автоматический анализ возможности изготовления профиля;
  • Автоматическое создание графических программ;
  • Вместимость 1000 программ;
  • Программирование на экране с помощью таблиц или графики;
  • Автоматический контроль положения зажима (открывание/закрывание);
  • Переменная скорость и автоматическая коррекция угла гиба в зависимости от толщины материала (90ᴼ/сек);
  • Изменение и копирование профилей;
  • Изменение радиуса гиба в 3-х диапазонах;
  • Симулирование гибки и профиля с учетом реальных размеров прижимной балки;
  • ЧПУ дает подсказки в каком порядке должны производиться гиб и когда заготовку надо перевернуть;
  • Подсчет произведенных деталей и обратный отсчет;
  • Электрический задний упор.
  • Двигатель без щеток
    Точность +- 1/10 мм
    Автоматическое изменение скорости
    Возможность установки до 14 пальцев
    Ход заднего упора от 25 до 1300 мм
    Скорость от 300 мм/с до 500 мм/с

Производится на заводе Jounel Industrie (Франция).

Станки поставляются под заказ, срок поставки от 16 до 20 недель.

Преимущества
  • жесткая конструкция большой металлоемкости (запас мощности достигает 30%) гарантированно обеспечивает идеальный гиб заготовки по всей длине;
  • рама изготовлена из конструкционной стали S355, рабочие планки и зажимные траверсы и рычаги сделаны из конструкционной легированной стали марки 42 Сr Mo4;
  • многочисленные опоры в подъемном механизме не требуют дополнительного обслуживания;
  • каждая пара прижимных рычагов и держателей имеет одинаковое давление, таким образом обеспечивается постоянное равномерное распределение усилия на всю длину гибочной машины;
  • 100% повторяемость профилей, что дает возможность удобного складирования и транспортировки готовой продукции;
  • высокая производительность;
  • крепление задней стенки прижимной балки позволяет избежать деформации в течение всех лет эксплуатации;
  • гидравлический роликовый нож мощностью 3 мм на всю длину станка;
  • возможность изготавливать профили большой длины, благодаря чему отпадает необходимость соединения нескольких профилей в один;
  • переменная скорость и автоматическая коррекция угла гиба в зависимости от толщины материала (90°/с);
  • электронная защита рабочей зоны, в случае опасного приближения оператора к рабочей зоне станок отключается (стандарты ЕС 2009);
  • педальное управление прижимом обеспечивает точное и быстрое позиционирование заготовки, освобождая руки оператора и повышая качество конечного изделия;
  • соответствие стандартам EС.
Характеристики
Рабочая длина, мм 6050
Толщина гиба, мм 3,0
Угол гиба, ° 135
Ширина гибочной планки, мм 15/40
Минимальная полка, толщин металла, мм 10
Минимальный противогиб, мм 17
Глубина подачи, мм 1300
Усилие прижимной балки, тонн 24,6
Потребляемая мощность, кВт 43,9
Размеры, ДхШхВ, мм 6350х1700х1500
Масса, кг 8200
Комплектации
Гидравлический листогиб с поворотной балкой ПГЛ6000/30
14 616 461 ₽
Под заказ
Опции
Гидравлический дисковый нож ПГЛ6 до 3,0 мм.
1 945 119 ₽
Под заказ
Числовое прогамное управление SIEMENS с 6' сенсорным экраном
2 806 810 ₽
Под заказ
Числовое графическое прогамное управление ПГЛ-ГАФ с 15' сенсорным экраном
4 009 728 ₽
Под заказ
Видео
Виды профилей
Угол внутренний
Угол внутренний малый
Уголок
Угол наружный большой
Угол наружный
Планка завершающая
Планка торцевая
Планка торцевая малая
Планка соеденительная
Планка начальная
Планка карнизная
Отлив
Наличник
Конек прямоугольный
Конек малый нижний
Ендова малая нижняя
